配水闸阀技术参数

作者:阀有为  来源:www.yjsjvalve.com/  更新时间:2023/7/18 17:42:22  点击次数:

  配水闸阀技术参数

  产品概述:

  PZI型配水闸阀是在PZ型的基础上进行设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。

  产品名称:PZI配水闸阀

  产品型号:PZI

  公称通径:DN400-1000mm

  压力范围:1.6MPa

  阀体材质:铸铁、铸钢

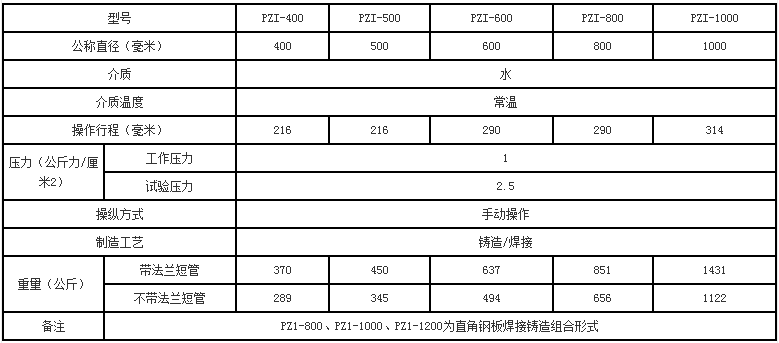

  技术参数:

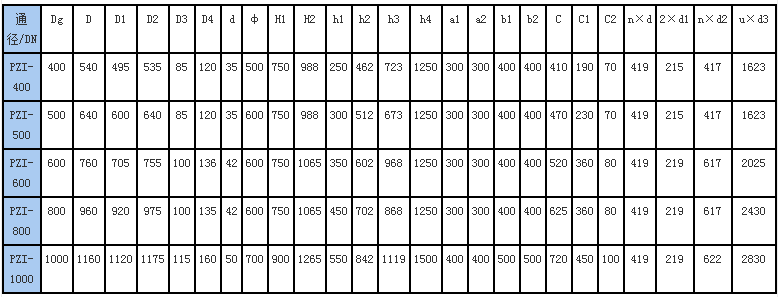

       结构及安装尺寸:

  采用说明:

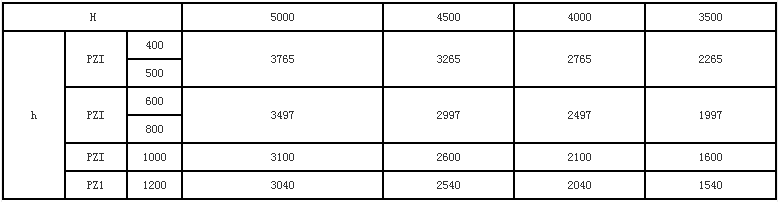

  1、水泵房底板标高和水仓(或配水巷)入口标高之高差H与连接杆长度h值,本设计考虑四种情况,如下表所示:(单位:毫米)

  2、各采用和使用单位,根据实际情况选用,如订货时能提出h值,则按订货单位要求加工,否则连接杆长度按H=5000时供货,连接杆的一端的法兰根据实际需要的h值在现场焊接。

  延伸阅读:配水闸阀怎么选择?

  选择一款适合的配水闸阀,应根据排水系统的规定,从输送液体的量,安装头,配管液体性质和操作条件和等几个方面必须考虑。

  1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

  2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动度方向均与介质流动方向相垂直。

  3、高度大,启闭时间长。闸板的启闭行程内较大,降是通过螺杆进行的。

  4、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

  5、形体简单,结构长度短,制造工艺性好,适用范围广。

  6、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活。
