套筒阀的基本结构、安装步骤、应用及维护介绍

作者:套筒阀厂家  来源:  更新时间:2024/9/12 9:53:09  点击次数:

套筒阀,作为流体控制领域中的一种重要阀门类型,广泛应用于石油、化工、电力、冶金等工业领域,其独特的结构设计与工作原理使得它在调节流体流量、压力及截断流体等方面展现出卓越的性能。本文将由套筒阀厂家双金从套筒阀的基本结构、安装步骤、应用优势及日常维护等方面进行详细阐述,以期为相关行业的从业人员提供有价值的参考。


一、套筒阀的基本结构


套筒阀主要由阀体、阀盖、套筒、阀芯(或称阀瓣)、密封元件及执行机构等部分组成。阀体作为整个阀门的主体,通常采用铸钢或锻钢材质,以保证足够的强度和耐腐蚀性。阀盖则用于封闭阀体上部,并与阀体形成密封腔室。套筒是套筒阀的核心部件,它内部设计有与阀芯相匹配的流道,通过阀芯在套筒内的上下移动或旋转,实现对流体流量的精确控制。密封元件则位于阀芯与套筒之间,以及阀体与阀盖之间,确保阀门在关闭状态下的密封性。执行机构则根据控制信号驱动阀芯运动,常见的执行机构有手动、电动、气动及液动等类型。


二、套筒阀的安装步骤


1. 准备工作:在安装前,需仔细核对套筒阀的型号、规格及材质是否符合设计要求,并检查阀门各部件是否完好无损,密封面是否平整光洁。同时,准备好必要的安装工具、材料以及安全防护用品。

2. 安装位置确定:根据工艺流程图和设备布置图,确定套筒阀的安装位置和方向。确保阀门安装后便于操作和维护,且流体的流向与阀门上标注的箭头方向一致。

3. 管道连接:将套筒阀的进出口法兰与管道法兰对接,并使用螺栓紧固。在紧固过程中,应均匀施力,避免法兰面出现偏斜或泄漏。对于高温或高压管道,还需考虑安装热膨胀补偿装置。

4. 执行机构安装:根据执行机构的类型,将其正确安装在阀体上,并连接好控制线路或气源管路。确保执行机构动作灵活,无卡涩现象。

5. 密封性检查:在安装完成后,进行密封性试验。通常通过向阀门内注入一定压力的气体或液体,观察阀门各密封部位是否有泄漏现象。如有泄漏,需及时查明原因并处理。

6. 调试与运行:在确认阀门密封性良好后,进行调试工作。通过调整执行机构的行程或控制信号,使阀门能够准确、稳定地达到预定的开度。随后,将阀门投入试运行,观察其运行状况是否良好。

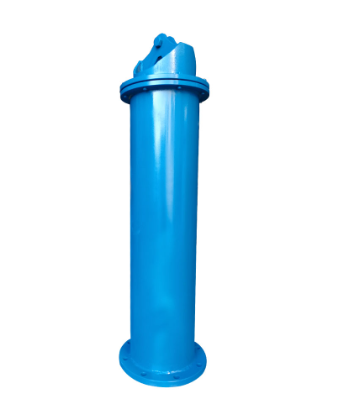

套筒阀


三、套筒阀的应用优势


1. 调节精度高:套筒阀的阀芯与套筒之间形成精密的流道,通过微调阀芯位置,可以实现对流体流量的精确控制,满足高精度调节的需求。

2. 密封性能好:采用高质量的密封元件和合理的密封结构,确保阀门在关闭状态下具有良好的密封性,减少泄漏风险。

3. 流通能力强:套筒阀的流道设计合理,流体通过时阻力小,流通能力强,适用于大流量、高压力差的工况。

4. 适用范围广:套筒阀可根据不同的工况需求进行定制设计,如耐高温、耐低温、耐腐蚀等特性,广泛应用于各种工业领域。

5. 维护方便:套筒阀的结构相对简单,拆装方便,便于日常维护和检修。同时,部分型号的套筒阀还具备在线维修功能,减少了停机时间。


四、套筒阀的日常维护


1. 定期检查:定期对套筒阀进行外观检查,查看是否有裂纹、锈蚀或泄漏等现象。同时,检查执行机构的动作是否灵活可靠。

2. 清洁保养:定期清理阀门内外的污垢和杂质,保持阀门的清洁。对于密封面等关键部位,可使用专用清洗剂进行清洗和保养。

3. 润滑保养:对于需要润滑的部件(如阀杆、轴承等),应定期加注适量的润滑剂,以减少磨损和摩擦阻力。

4. 更换密封元件:当发现密封元件老化、磨损或损坏时,应及时更换新的密封元件,以保证阀门的密封性能。

5. 记录与归档:建立套筒阀的维护档案,记录每次维护的时间、内容、更换的部件及维修结果等信息,以便后续参考和分析。


综上所述,套筒阀作为一种高效、可靠的流体控制设备,在工业生产中发挥着重要作用。通过了解其基本结构、掌握正确的安装步骤、充分发挥其应用优势以及做好日常维护工作,可以确保套筒阀长期稳定运行,为企业的安全生产和经济效益提供有力保障。
