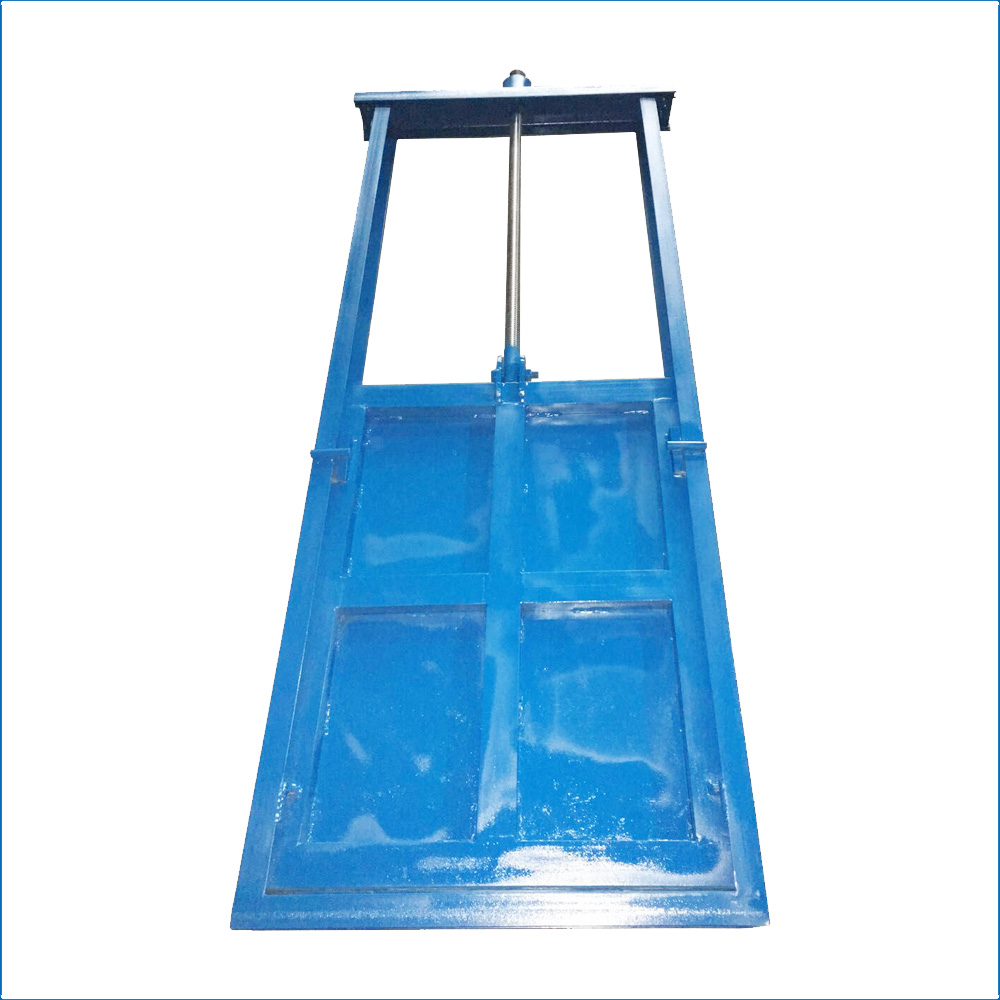

矿用手动配水闸阀

　　本公司生产的矿用手动配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用也适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

　　型号意义：

　　如：PZ-I-400

　　PZ-I-配水闸阀

　　400-公称直径

　　阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

　　工作压力：1.0Mpa-50.0Mpa。

　　工作温度：-196℃-650℃。

　　连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

　　驱动方式：手动、气动、液动、电动。

一、矿用手动配水闸阀结构说明

　　1,闸阀由操纵台,连接杆,阀杆,闸阀,短管等部件组成。

　　2,用小型电动机作为动力源替代人工操作,方便,快捷。

　　3,闸阀由阀体和阀瓣构成。

　　1）闸体为焊接件,下部装有一锥形密封环,与阀瓣共同构成密封部分。

　　2）阀瓣由焊接件与橡胶垫构成,通过带环螺钉组件与阀杆绞接,以保证阀的密封性能。

　　4,短管用于埋入配水井井壁,为焊接件。

　　5,连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米,4.5米,4米,3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度,按需定制。

二、矿用手动配水闸阀技术参数：

三、矿用手动配水闸阀采用说明：

　　1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：（单位：毫米）

　　各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按H=5000mm供货，连接杆的一端的法兰根据实际需要的h值在现场焊接。

　　2、本配水阀所带的法兰短管，如使用单位不需要，订货时应说明，否则一同供货。

　　3、由双金阀门厂成套生产供应。 如因产品改进请以实物为准。

四、矿用手动配水闸阀外形结构图
