配水闸阀的结构组成

作者:  来源:  更新时间:2021-09-28 10:59:23  点击次数:

1、配水闸阀由操纵台,连接杆、阀杆、闸阀、短管等部件组成。


2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起,旋转手轮,带动丝杠升降。螺母下端装有滚珠,以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作,可实现远程控制,方便、快捷。


3、闸阀由阀体和阀辨构成。 阀体为焊接件,下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成,通过带有螺栓组件与阀杆连接,以保证阀的密封性能。

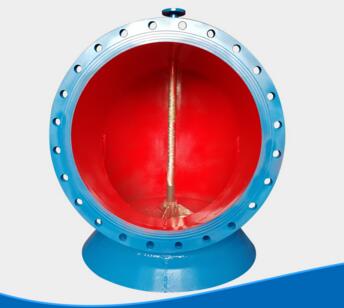

配水闸阀


4、短管用于埋入配水井壁,为焊接件。


5、连接杆的长度由配水井底板至泵房底板的高度差来确定。说明书中规定了5米、4.5米、4米、3.5米四个档次,用户也可按实际安装高度确定连接杆的长度。
