配水闸阀尺寸图

作者:奶提酥酥  来源:www.yjsjvalve.com  更新时间:2023/8/8 11:03:43  点击次数:

配水闸阀是在PZ型的基础上进行的改进设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。

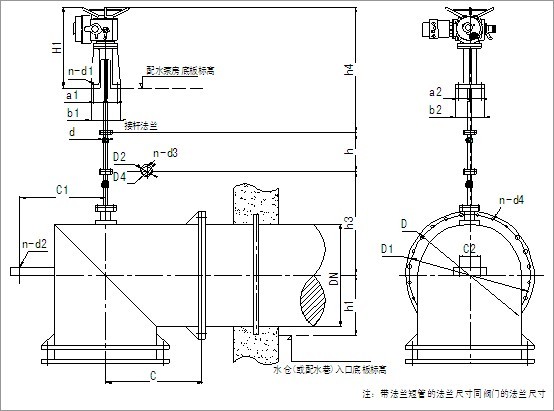

配水闸阀尺寸示意图

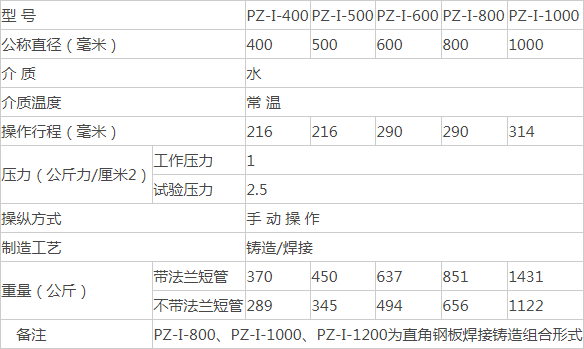

型号尺寸

配水闸阀实拍图

  执行标准

  设计规范:JB/T7746、API602

  结构长度:JB/T7746、工厂规范

  承插口/螺纹:JB/T1751/GB7306、ANSIB16.11/B2.1

  试验与检验:JB/T9092、API598

  压力-温度:GB/T9131、ANSIB16.34

  产品标识:GB/T12220、MSSSP25

  供货规范:JB/T7928

  优点:

  1、流体阻力小,密封面受介质的冲刷和侵蚀小。

  2、开闭较省力。

  3、介质流向不受限制,不扰流、不降低压力。

  4、形体简单,结构长度短,制造工艺性好,适用范围广。

  5、重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。

  6、平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。

  7、整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲*的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。

  8、精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

  特点:流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好。

  施工、安装要点

  1、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

  2、安装在保温管道上的各类手动阀门,手柄均不得向下。

  3、阀门安装前必须进行外观检查,

  阀门的铭牌应符合现行国家标准

  《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243标准要求,以阀瓣密封面无渗漏为合格
