套筒阀的制作方法

作者:新天地  来源:www.yjsjvalve.com  更新时间:2020/8/12 11:26:08  点击次数:

  本实用新型涉及一种阀门,尤其是涉及一种套筒阀

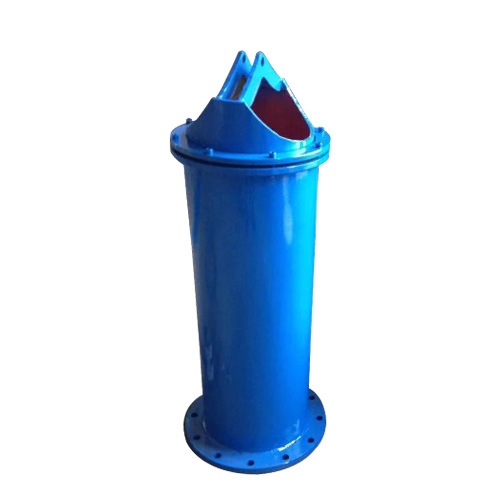

套筒阀


  背景技术:


  套筒阀又称提拔阀,一般用于沉淀池排泥井中进行池外排泥,由于其结构为内外伸缩套筒,故亦可用于配水井或出水井中调节水位,例如单管吸泥机出泥,气浮出水等,一般由碳钢或不锈钢制作。但由于配水井内通常安装有提升泵,因此当提升泵由于某种原因需要维修时,则需要套筒阀具有双向密封的作用,既能防止水倒灌,又能防止二沉池内的水漏进排泥井内,使维护人员能在排泥井内就地进行维护提升泵。如图3所示,现有技术的套筒阀密封装置只有一只内边向上弯曲的密封环,因此只能防止外面的水进入套筒内腔,而套筒内腔的水容易流出外面,不能有效的实现双向密封。


  实用新型内容本实用新型的目的是提供一种套筒阀,既能防止排泥井内的水倒灌,又能防止二沉池内的水漏进排泥井内,能够有效的实现双向密封。为解决上述技术问题,本实用新型套筒阀,包括外筒、可在外筒内作上下相对滑动的调节筒,在外筒端部设有由法兰、内边向上弯曲的上密封环和压板组成的密封装置,其特征在于在所述上密封环与法兰之间还设一内边向下弯曲的下密封环。采用的这样的结构,上密封环和下密封环相互配合,能够实现套筒的双向密封;上密封环内边向上弯曲、下密封环内边向下弯曲,在两只密封环内边之间就行成了沿调节筒外圆周向储油槽,在储油槽中可以储存润滑油,既能防止排泥井内的水倒灌,又能防止二沉池内的水漏进排泥井内,而且减小密封环与调节筒之间磨损,密封性能更好。作为改进,在所述上密封环与下密封环之间设有垫片。设有垫片对上、下密封环进行隔断,防止产生干扰。作为进一步改进,在所述的下密封环与法兰之间设有垫圈,设置垫圈可以使向下弯曲的下密封环具有更大的弯曲半径,可以在储油槽中储存更多的润滑油,密封效果更好。以下结合附图对本实用新型作进一步详细的说明图1为本实用新型套筒阀结构示意图。图2为图1本实用新型套筒阀密封结构A局部放大示意图。图3为现有技术套筒阀密封结构局部示意图。图中1为外筒、2为调节筒、20为丝杆、21为启闭机、22为密封装置、3为法兰、4为上密封环、5为压板、6为螺栓、7为垫片、8为下密封环、9为垫圈。


  具体实施方式


  如图1、图2本实用新型套筒阀结构示意图所示,本实用新型结构套筒阀包括外筒1、调节筒2、丝杆20和启闭机21,调节筒2外径小于外筒1的外径,外筒1套入调节筒2,在启闭机21和丝杆20的驱动下,调节筒2可以相对外筒1作上下相对运动。在外筒1上端部设有密封装置22,密封装置22包括法兰3、垫圈9、下密封环8、垫片7、上密封环4、压板 5和螺栓6,法兰3内径与外筒1的外径相适配并焊接在外筒1上,螺栓6把法兰3、垫圈9、 下密封环8、垫片7、上密封环4、压板5联接在一起。调节筒2的外表面与上密封环4和下密封环8的内圆周面相接触,把调节筒2分成在外筒1内部和在外筒1上部两部分,从而实现密封装置22的密封性能。上密封环4内边向上弯曲、下密封环8内边向下弯曲,在两密封环内边之间就行成了沿调节筒外圆周向储油槽10,在储油槽10中可以储存润滑油,减小密封环与调节筒2之间的磨损,既能防止排泥井内的水倒灌,又能防止二沉池内的水漏进排泥井内,密封性能更好。在所述上密封环4与下密封环8之间设有垫片7,对上密封环4、 下密封环8进行隔断,防止产生干扰。下密封环8与法兰3之间设有垫圈9,可以使向下弯曲的下密封环8具有更大的弯曲半径,可以在储油槽10中储存更多的润滑油,密封效果更好。


  权利要求


  1.一种套筒阀,包括外筒(1)、可在外筒(1)内作上下相对滑动的调节筒0),在外筒 ⑴端部设有由法兰(3)、内边向上弯曲的上密封环(4)和压板(5)组成的密封装置,其特征在于在所述上密封环(4)与法兰C3)之间还设一内边向下弯曲的下密封环(8)。


  2.根据权利要求1所述的套筒阀,其特征在于在所述上密封环(4)与下密封环(8)之间设有垫片(7)。


  3.根据权利要求1或2所述的套筒阀,其特征在于在所述的下密封环(8)与法兰(3) 之间设有垫圈(9)。


  专利摘要


  本实用新型涉及一种套筒阀,包括外筒(1)、可在外筒(1)内作上下相对滑动的调节筒(2),在外筒(1)端部设有由法兰(3)、内边向上弯曲的上密封环(4)和压板(5)组成的密封装置,在所述上密封环(4)与法兰(3)之间还设一内边向下弯曲的下密封环(8)。本实用新型可以在储油槽中储存更多的润滑油,密封效果更好。
